خلاصه: مبدل بوست 3.7 ولت به 5 ولت برای باتری لیتیوم یونی

در این مقاله ایلکو، توضیح می‌دهد که چگونه می‌توانیم ماژول مبدل بوست 3.7 ولتی به 5 ولت ( مبدل بوست 5 ولت) را برای باتری‌های لیتیوم یونی 3.7 ولتی بسازیم. محدوده ولتاژ باتری لیتیوم یون تک سلولی از حداقل 3.2 ولت تا 4.2 ولت. برای تغذیه مدارهایی که 5 ولت یا بیشتر نیاز دارند کافی نیست. بنابراین باید ولتاژها را تا 5 ولت افزایش دهیم. بنابراین مدار مبدل استپ آپ DC به DC مورد نیاز است که به آن مبدل بوست نیز می گویند.

نه تنها باتری لیتیوم یونی یا لیتیوم پلیمری، بلکه مدار را می توان برای باتری 18650 سامسونگ نیز استفاده کرد. عنصر مهم مدار، آی سی مبدل تقویت کننده است. بنابراین ما می توانیم از آی سی MC34063 استفاده کنیم که محبوب ترین تنظیم کننده سوئیچینگ در چنین برنامه هایی است. MC34063A برای پروژه های کوچکی که نیاز به مبدل DC به DC دارند ایده آل است. مداری که در اینجا نشان خواهم داد ولتاژ را به 3 سطح مختلف مانند 5 ولت، 5.3 ولت و 6 ولت افزایش می دهد. که می توانید بسته به نیاز خود از آن استفاده کنید.

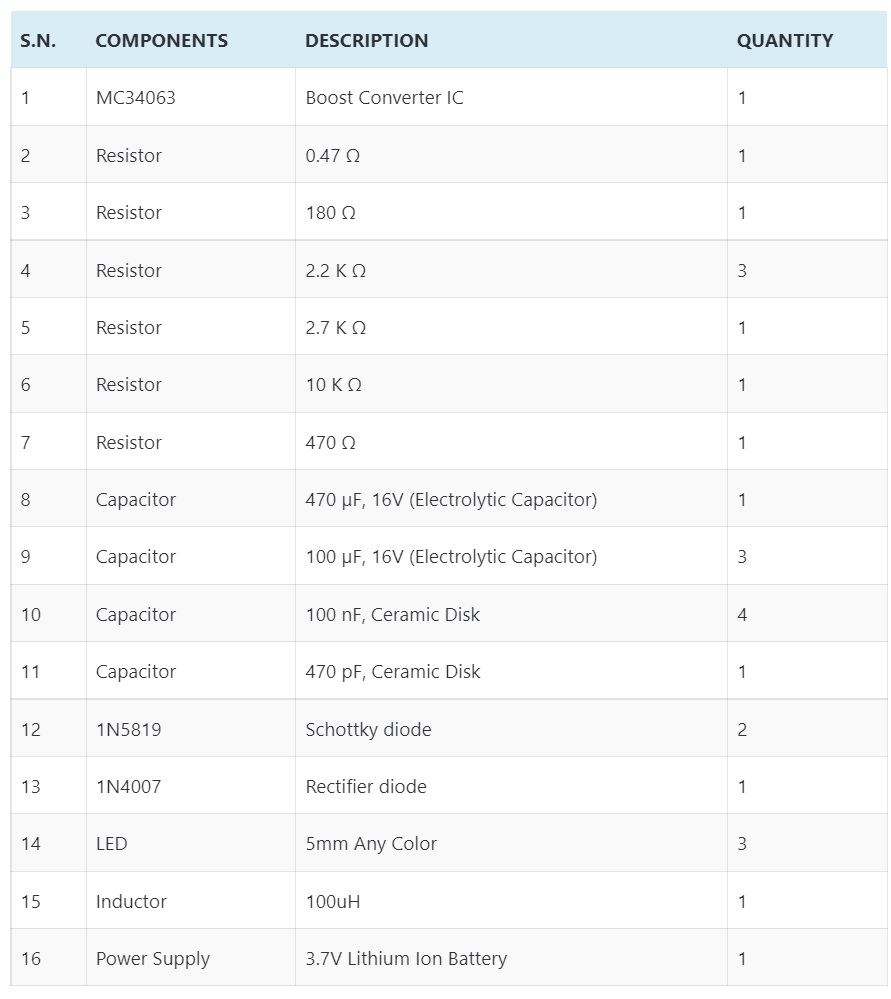

در جدول زیر اجزای مورد نیاز برای ساخت پروژه مبدل تقویت کننده 3.7 ولت به 5 ولت آورده شده است. تمامی قطعات را می توان به راحتی از ایلکوشاپ خریداری کرد.

قطعات مبدل بوست 5 ولت

آی سی مبدل MC34063A یک مدار کنترلی مجتمع است که حاوی توابع اولیه مورد نیاز برای مبدل های DC-به-DC است. آی سی شامل یک مرجع جبران کننده دمای داخلی، مقایسه کننده، نوسانگر زمان وظیفه کنترل شده با مدار محدود جریان فعال، درایور و سوئیچ خروجی جریان بالا است. آی سی به طور خاص برای استفاده در برنامه های Step-Down و Step-Up و Voltage-Inverting با حداقل تعداد اجزای خارجی طراحی شده است.

ویژگی های آی سی MC34063
1. عملکرد از ورودی 3.0 ولت تا 40 ولت
2. جریان آماده به کار کم
3. محدودیت فعلی
4. جریان سوئیچ خروجی به 1.5 آمپر
5. ولتاژ خروجی قابل تنظیم
6. عملکرد فرکانس تا 100 کیلوهرتز
7. دقت 2%

آی سی mc34063 پایه های آن
آی سی mc34063 پایه ها

قلب مدار مبدل بوست 5 ولت سوئیچینگ، آی سی  MC34063A است. دو دیود مختلف مانند 1N5819 و 1N4007 برای کاهش ولتاژ استفاده می شود. دیود شاتکی 1N5819 دارای ولتاژ کاهشی 0.3 ولت و دیود 1N4007 دارای ولتاژ 0.7 ولت است. مدار مبدل بوست 5 ولت به صورت شکل زیر است.

مدار مبدل بوست 5 ولت

مدار مبدل بوست 5 ولت نشان می دهد که ولتاژ های 5 و 5.3 و 6 ولت را می توان از خرووجی گرفت.

MC34063 همچنین می تواند به عنوان مبدل بوست DC به DC برای تقویت ولتاژ 3.7 ولت به 9 ولت استفاده شود. می توانید از این مدار در این پروژه استفاده کنید.

مدار مبدل بوست 9 ولت =3.7 ولت به 9 ولت با استفاده از MC34063



درصورتی که هر گونه شوالی در مورد مبدل بوست 5 ولت دارید می توانید با کارشناسان ما در تماس باشید
